在铁塔上，OPGW的引下线沿其长度每隔1.5~2.0m安装1个引下线夹，将OPGW固定在塔材上，OPGW引下线夹见图，安装引下线夹时，不允许在塔材上打孔。线夹可将1根或2根光缆固定于铁塔上，在操作过程中，应满足光缆小弯曲半径的要求，如果光缆到达第1个线夹前有可能与铁塔摩擦，应用卡具或预绞丝进行保护，以确保OPGW不与铁塔相磨。用于带接头盒的接续塔，各接续塔两侧的OPGW沿同一侧铁塔主材内侧引下，在完成光纤接续后，剩余的OPGW需用余缆架盘起，光缆预留盘起长度15m.余缆架与接头盒一起安装于铁塔距离地面6m高度处的塔材上，同时与带电裸露部分保持800mm以上的间距，确保光缆维护时不需要停电。光缆沿铁塔内侧引下时采用引下线夹按1.5m的间距进行固定，直至固定到接头盒处为止

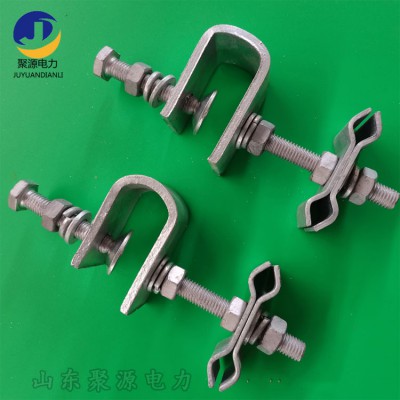

引下线夹

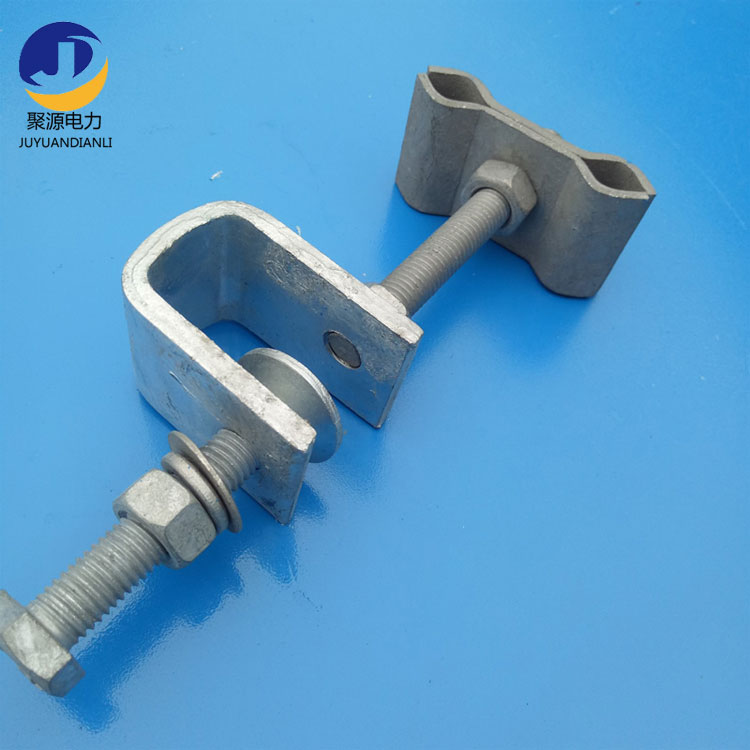

引下线夹材料为热镀锌钢件，能与线路杆塔紧密相联

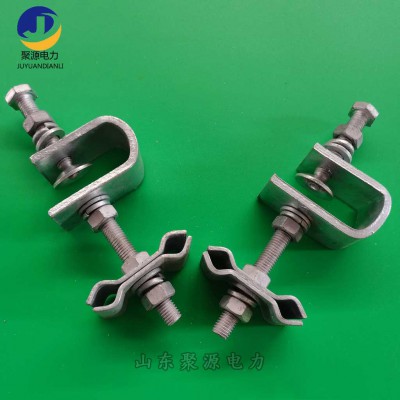

固定引下线夹
固定塔用引下线夹材料应为热镀锌钢件，杆用引下线夹用不锈钢带，应能与线路杆塔紧密相联。
